回火工藝是鍛件熱處理分類的一種，那么鍛件的回火分類也有哪些呢？山西永鑫生鍛造為您介紹下：

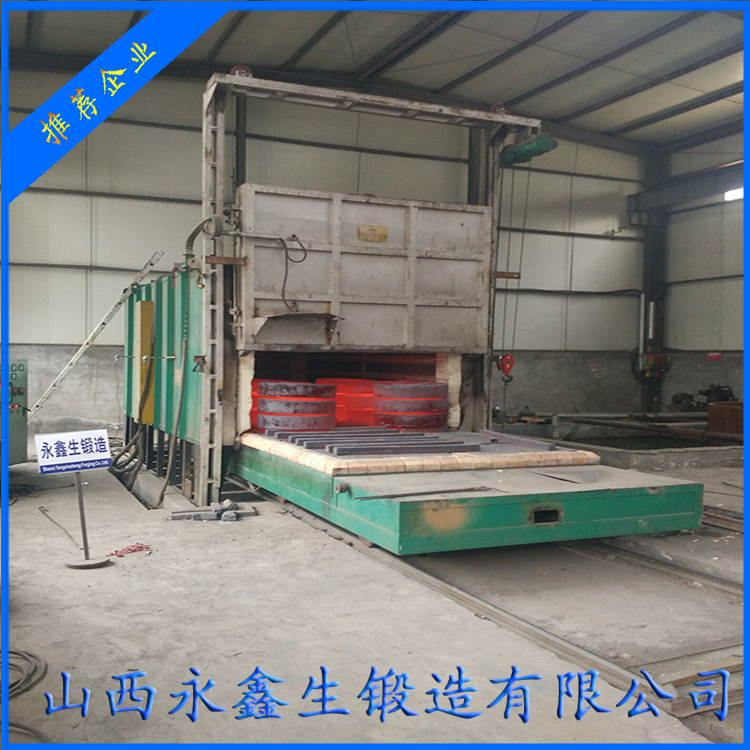

1、低溫回火

鍛件在150~250℃進行的回火。

目的是保持淬火工件高的硬度和耐磨性，降低淬火殘留應力和脆性

回火后得到回火馬氏體，指淬火馬氏體低溫回火時得到的組織。力學性能：58～64HRC，高的硬度和耐磨性。

應用范圍：主要應用于各類高碳鋼的工具、刃具、量具、模具、滾動軸承、滲碳及表面淬火的零件等。

2、中溫回火

鍛件在350～500 ℃之間進行的回火。

目的是得到較高的彈性和屈服點，適當?shù)捻g性?；鼗鸷蟮玫交鼗鹎象w，指馬氏體回火時形成的鐵素體基體內(nèi)分布著極其細小球狀碳化物（或滲碳體）的復相組織。

力學性能：35～50HRC，較高的彈性極限、屈服點和一定的韌性。

應用范圍：主要用于彈簧、發(fā)條、鍛模、沖擊工具等。

3、高溫回火

鍛件在500~650℃以上進行的回火。

目的是得到強度、塑性和韌性都較好的綜合力學性能。

回火后得到回火索氏體，指馬氏體回火時形成的鐵素體基體內(nèi)分布著細小球狀碳化物（包括滲碳體）的復相組織。

力學性能：25～35HRC，較好的綜合力學性能。

應用范圍：廣泛用于各種較重要的受力結構件，如連桿、螺栓、齒輪及軸類零件等。

鍛件淬火并高溫回火的復合熱處理工藝稱為調(diào)質。調(diào)質不僅作終熱處理，也可作一些精密零件或感應淬火件預先熱處理。

文章原創(chuàng)，轉載請注明出處。

我們只做好鍛件 大型鍛件www.hzczl.com

文章原創(chuàng)如需轉載請注明永鑫生鍛造廠提供！
